Scratch - Présentation

En relation avec les développeurs de Scratch, nous avons mis au point un plugin permettant de piloter l'interface Groomy avec le logiciel Scratch.
Le lien ci-contre, permet d'accéder à une version "on-line" sans aucune installation particulière.

A noter que le navigateur "Internet explorer" n'est pas compatible avec cette version on-line.

Scratch - Utilisation

Au lancement de scratch pour Groomy, cet écran apparait.
Cliquez sur pour accéder à Scratch.
Vous êtes maintenant dans l'environnement Scratch.

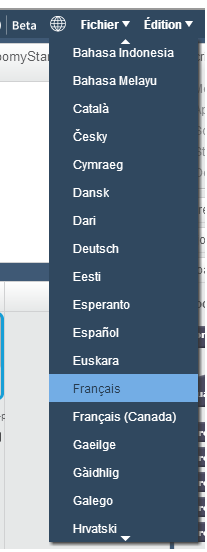

Choix de la langue d'utilisation :

A gauche de l'onglet "Fichier" cliquez sur la planète et choisissez votre langue

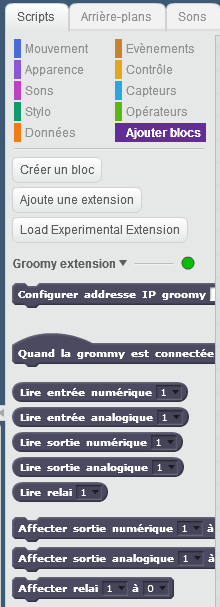

Les fonctionnalités liées aux commandes de l'interface Groomy sont dans l'onglet "Ajouter blocs ".

Comme pour les logiciels compatibles Groomy, il est indispensable de renseigner l'adresse IP de l'interface que vous souhaitez piloter.
A l'exécution du plugin, le programme ci-dessous est automatiquement affiché :

• Rentrer l'adresse IP
• Pour trouver l'adresse IP de l'interface Groomy, lancer le gestionnaire Groomy afin de visualiser son IP

Autres commandes pour l'interface Groomy :

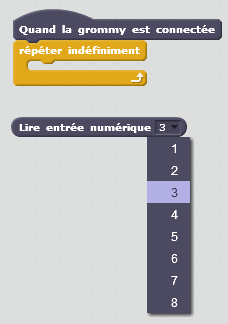

Renvoie l'état logique de l'entrée numérique (1 à 8)
Valeur retournée 0 ou 1

Renvoie la valeur numérique de l'entrée analogique (1 à 4)
La valeur est comprise entre 0 et 1023 (conversion 10 bits de l'entrée analogique 0 à 5V)

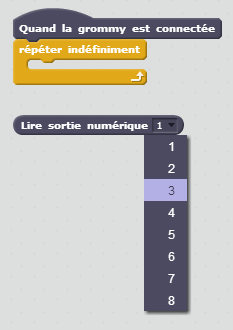

Renvoie l'état logique de la sortie numérique (1 à 8)
Valeur retournée 0 ou 1

Renvoie la valeur numérique de la sortie analogique (1 à 2)
La valeur est comprise entre 0 et 255 (conversion 8 bits de la sortie analogique 0 à 5V)

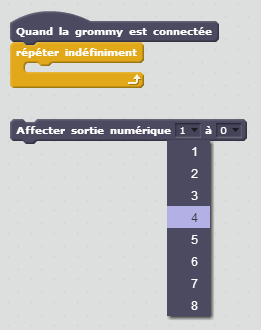

Affecte la valeur 0 ou 1 sur la sortie numérique (1 à 8)

Affecte la valeur numérique 0 à 255 sur la sortie analogique (1 à 2)
